PROFIBUS probleem oplossen: van signaalmeting tot visuele inspectie

Wanneer een PROFIBUS-netwerk onverwacht storingen laat zien, kan dat grote gevolgen hebben voor de productie en betrouwbaarheid van machines. Bij RoFitronics en BRS Automation worden we regelmatig ingeschakeld om complexe PROFIBUS problemen te analyseren en op te lossen bij industriële bedrijven in Nederland en daarbuiten.

In dit praktijkvoorbeeld nemen we je stap voor stap mee in onze aanpak: van het eerste signaal tot de uiteindelijke oplossing.

Het PROFIBUS probleem: instabiel signaal

Een klant meldde dat er op één node (node 29) een afwijkend signaal zichtbaar was. Al snel bleek dat het probleem groter was: ook direct bij de master, vóór de PROFIBUS DP repeater, waren de signalen instabiel.

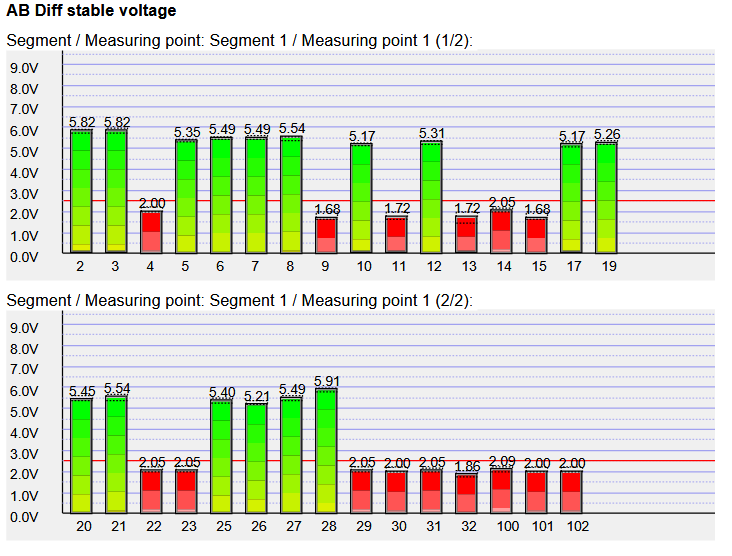

Bij metingen zagen we dat de A+B differential voltage bij meerdere nodes regelmatig onder de 4 volt uitkwam. In de praktijk is 3,5 V de minimale waarde die je wilt zien voor een stabiele PROFIBUS-verbinding.

Kortom: het ging niet alleen om één fout, maar om een verstoring die het hele netwerk beïnvloedde.

‍

Onze aanpak: meten én visueel inspecteren

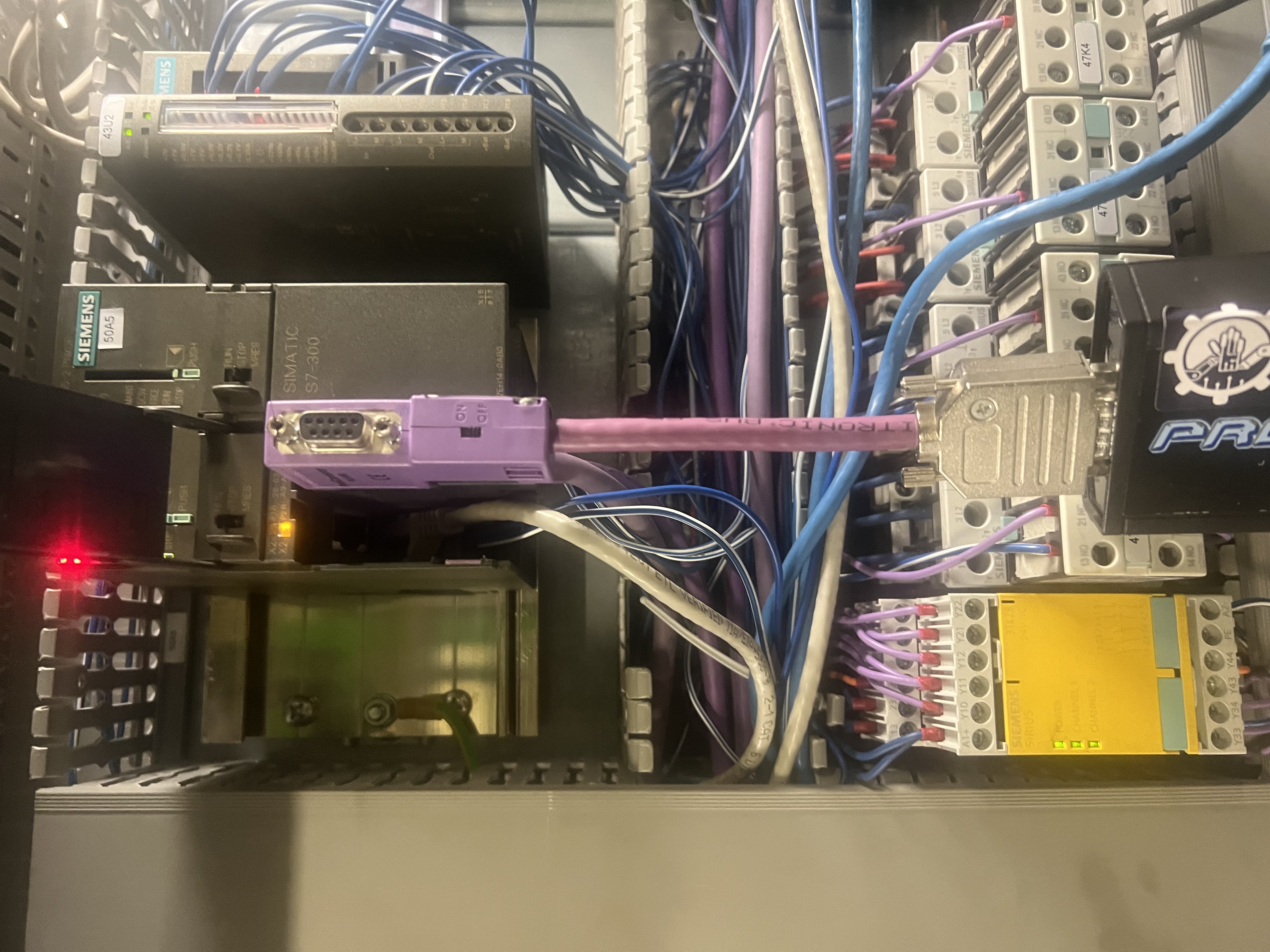

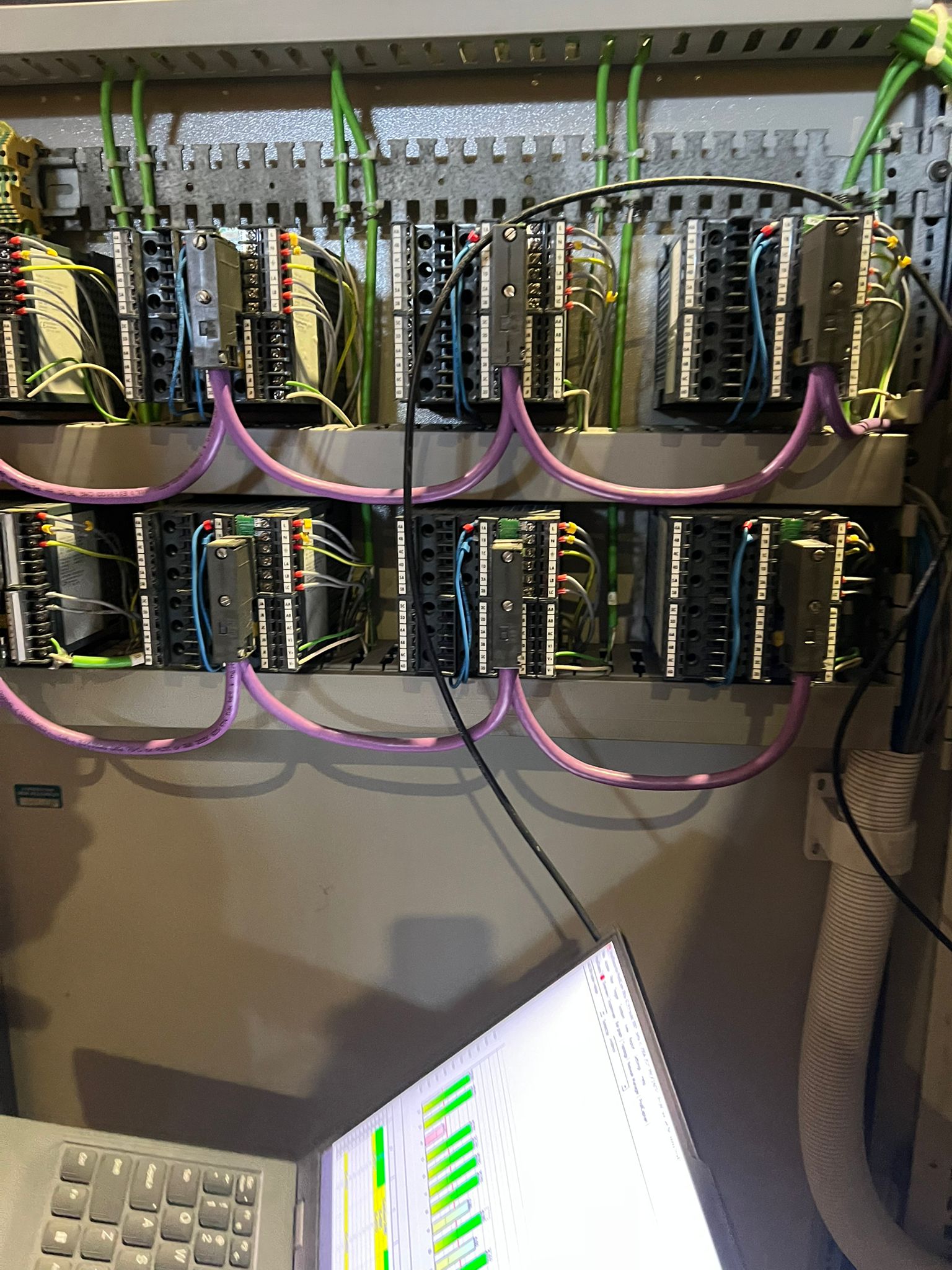

Een PROFIBUS analyse begint altijd met meten: spanningsniveaus, signaalvormen en storingspatronen geven richting. Maar minstens zo belangrijk is de visuele inspectie.

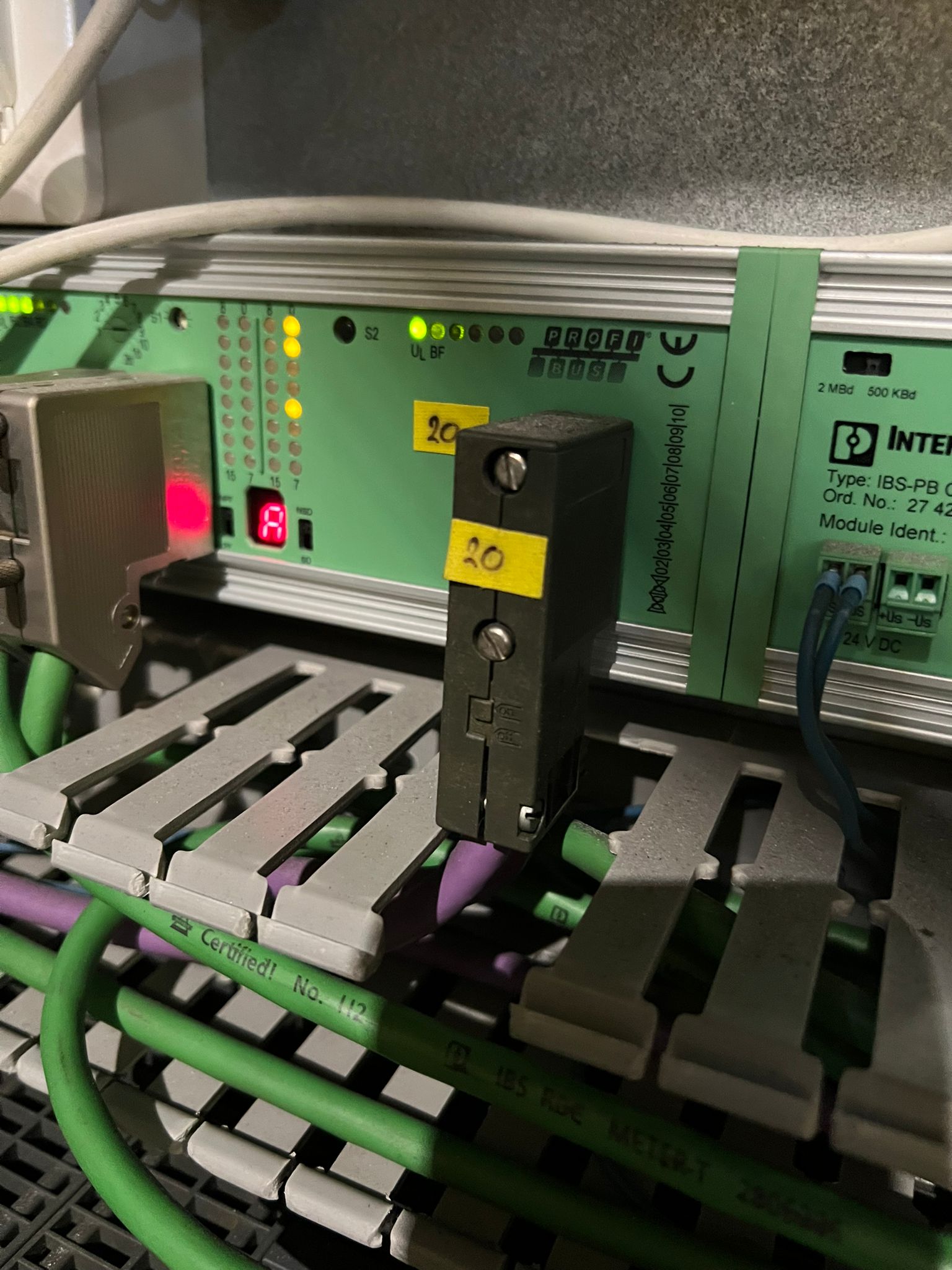

En dat bleek ook hier doorslaggevend. Bij het nalopen van de aansluitingen vonden we een connector die gedeeltelijk open stond. Een klein detail, maar groot genoeg om het hele netwerk te verzwakken en voor foutmeldingen te zorgen.

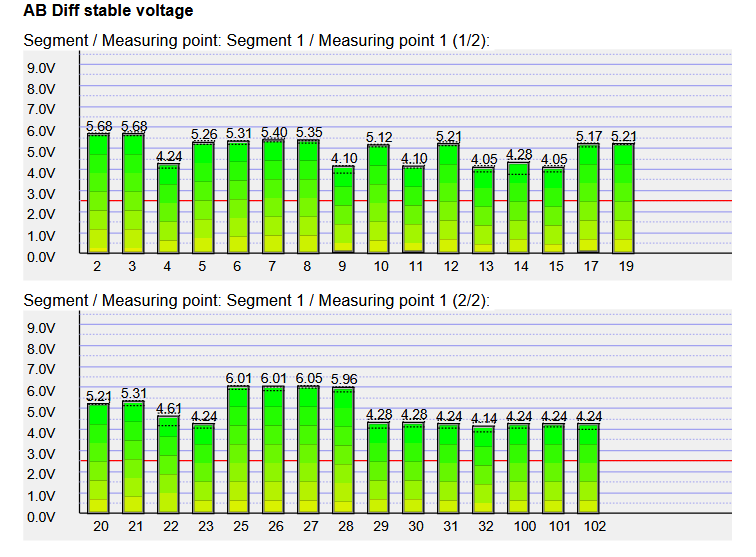

Na inspectie en het opnieuw aansluiten van deze connector zagen we direct een significante verbetering van het signaal. Het netwerk stabiliseerde en de meeste nodes functioneerden weer zoals verwacht.

Het hardnekkige probleem bij node 29

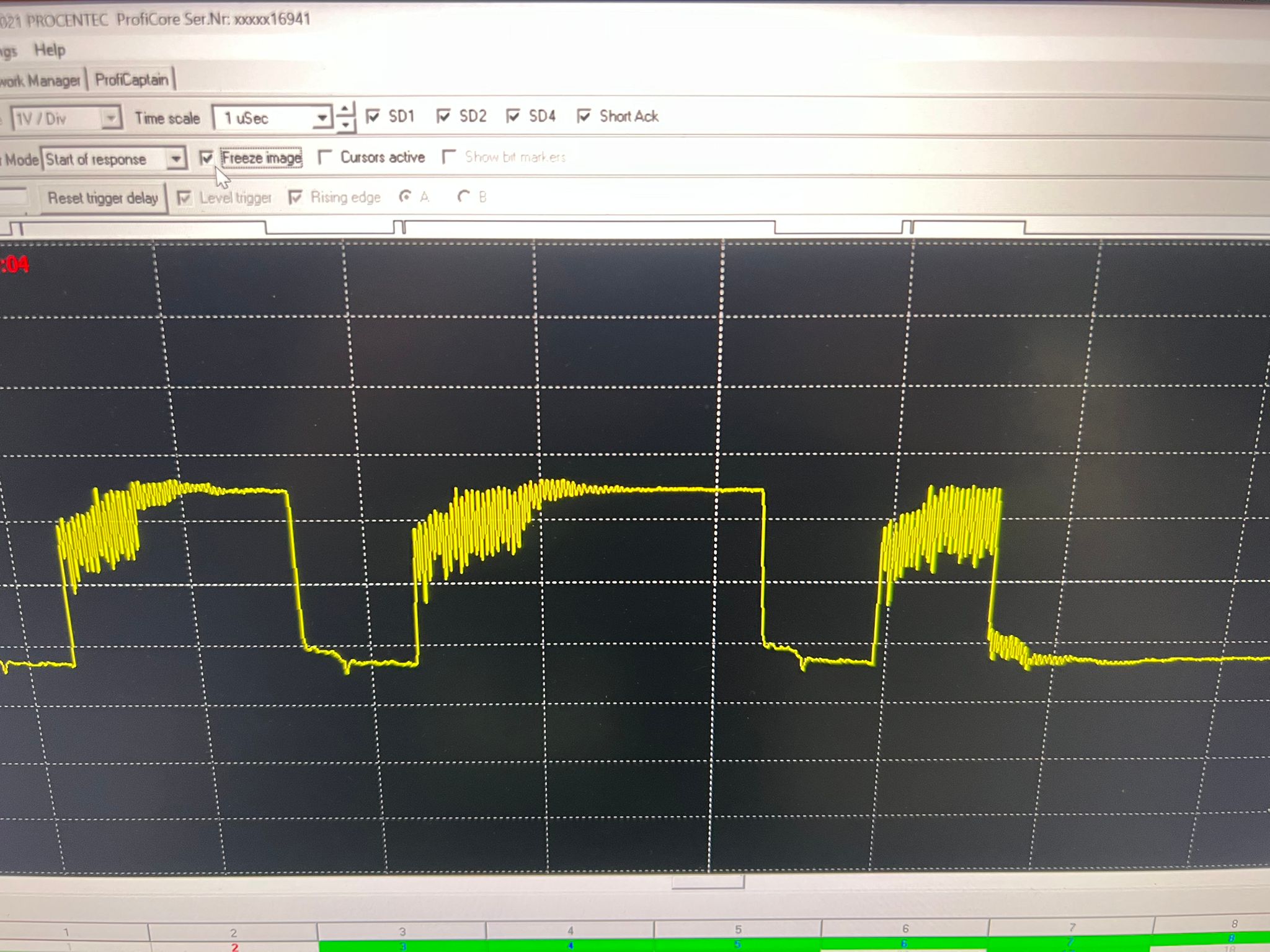

Ondanks de verbeteringen bleef er één uitzondering: node 29. Dit signaal bleef afwijkend en grillig.

Zelfs na het uitwisselen van de module verhuisde de storing mee. Daarmee konden we kabels, connectoren en EMC-invloeden uitsluiten. De conclusie was duidelijk: de oorzaak lag in een defecte PROFIBUS-chip.

Lessen uit deze PROFIBUS storing

Deze case laat goed zien dat PROFIBUS problemen vaak meerdere oorzaken tegelijk kunnen hebben:

1. Een algemene storing door een openstaande connector die het hele netwerk beïnvloedde.
2. Een specifieke storing door een defecte chip op één node.

Door systematisch te meten en tegelijkertijd een grondige visuele inspectie uit te voeren, kom je tot de juiste diagnose.

PROFIBUS problemen oplossen in Nederland en Europa

Bij RoFitronics en BRS Automation helpen wij industriële bedrijven in Nederland en Europa met:

• Het analyseren van PROFIBUS storingen
• Het uitvoeren van netwerkmetingen en signaaldetectie
• Preventief onderhoud en optimalisatie van industriële netwerken
• Snelle en effectieve veldservice bij productiestilstand

Of het nu gaat om een losse storing, een moeilijk traceerbaar signaal of een terugkerend probleem: onze ervaring laat zien dat er altijd een oplossing te vinden is.

Een PROFIBUS storing oplossen vraagt om een combinatie van kennis, ervaring en systematische aanpak. Door meten en visueel inspecteren te combineren, voorkom je dat oorzaken over het hoofd worden gezien.

Wat begon als een signaal dat leek op een “kunstwerk”, eindigde in een duidelijke diagnose en een betrouwbaar netwerk.

‍
