PROFINET storing oplossen: inzicht door meten en goed kijken

Een instabiel PROFINET-netwerk kan leiden tot productiestilstand, onbetrouwbare communicatie en onnodige downtime.
Bij BRS Automation en RoFitronics helpen we industriële bedrijven in heel Nederland en Europa om dit soort storingen snel en structureel op te lossen.
In deze praktijkcase delen we hoe we vanuit Friesland een complexe PROFINET-storing hebben aangepakt van meting tot herstel.

onregelmatige communicatie en uitval

Een klant meldde dat één van de veldmodules onregelmatig uitviel. Soms bleef het netwerk urenlang stabiel, dan weer trad de storing al na enkele minuten op.

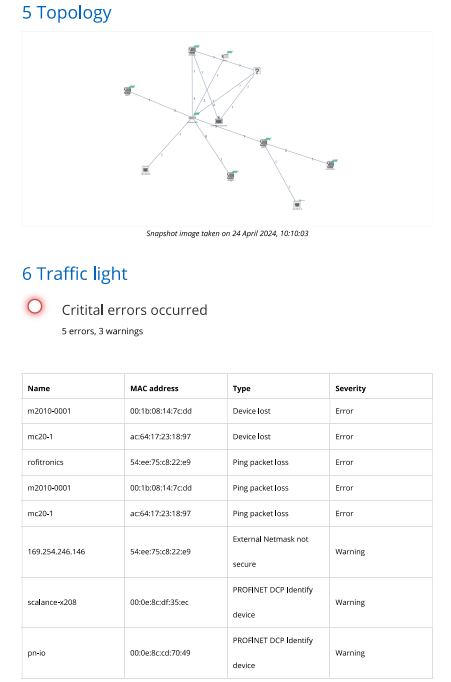

In het diagnoseoverzicht van de PLC zagen we meerdere PROFINET-communicatiefouten (I/O Station Missing en frame loss) verschijnen een teken dat er iets mis was op fysiek of netwerk-niveau.

‍

opvallende signaalfluctuaties

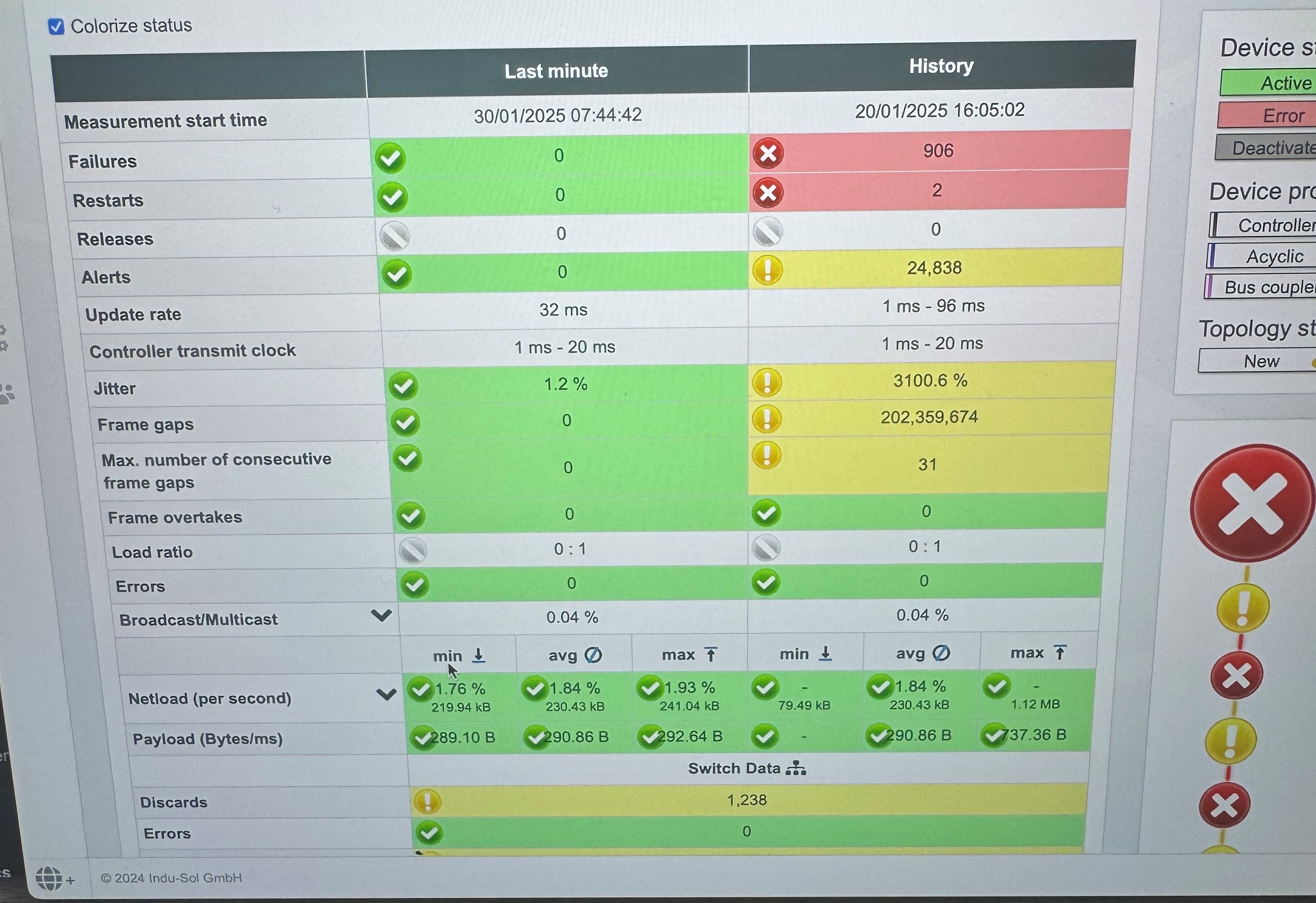

Met behulp van PROFINET-analysetools zoals PN Inspektor & PROScan onderzochten we het netwerkverkeer in realtime.
Daaruit bleek dat de signaalkwaliteit tussen de PLC en enkele apparaten sterk wisselde. We zagen pieken in latency en incidenteel pakketverlies, wat duidde op een probleem binnen het netwerk.

Een connector die nét niet goed zat

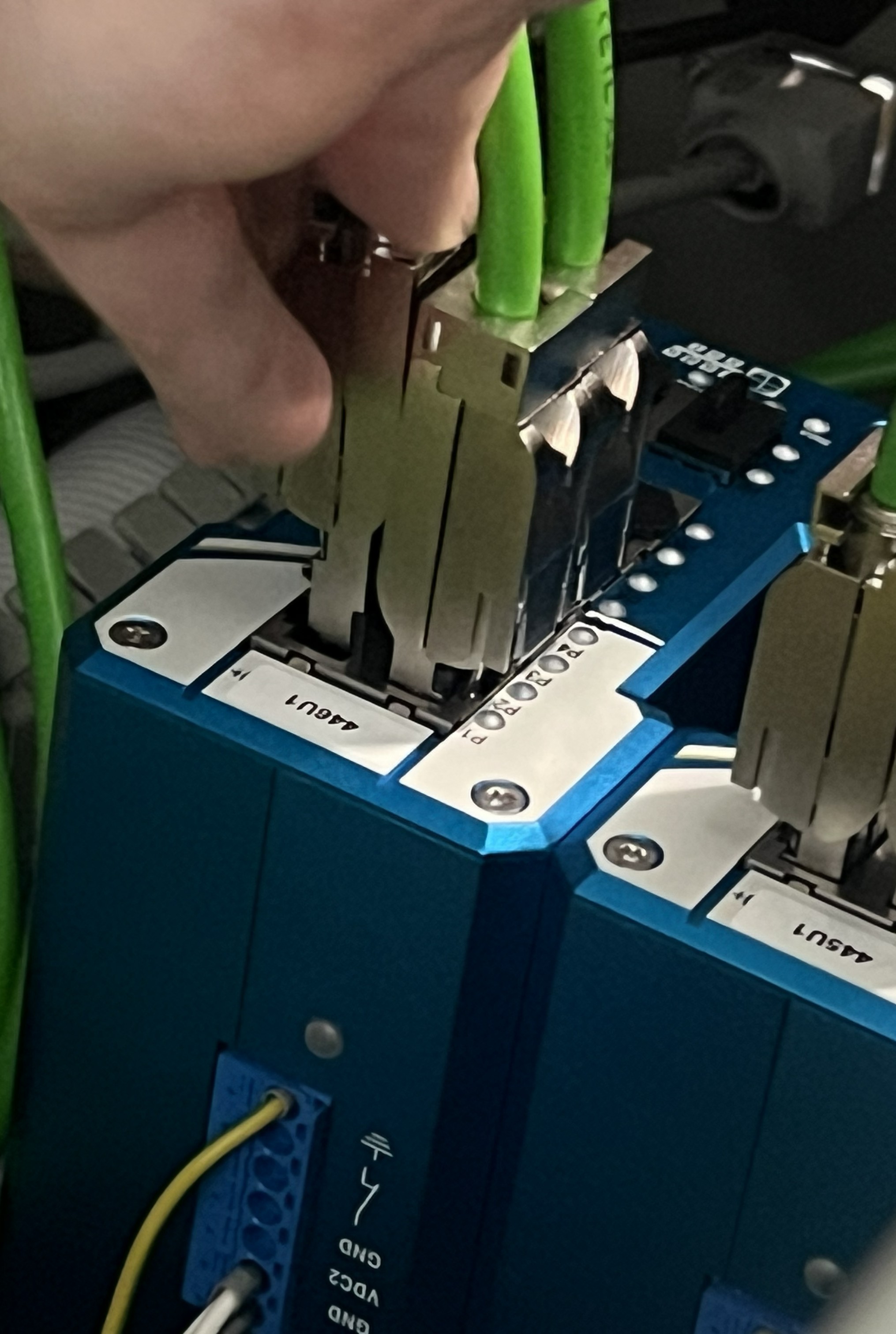

Na het uitsluiten van softwareproblemen volgde een visuele inspectie van de bekabeling. En daar lag de oorzaak: een RJ45-connector die niet volledig was vastgeklikt in het I/O device.
Op het oog leek alles in orde, maar door trillingen of beweging ontstond er af en toe contactverlies.
Na het correct aansluiten en vastzetten van deze connector stabiliseerde het netwerk direct. De foutmeldingen verdwenen en de communicatie bleef stabiel.

Tijdens dezelfde inspectie zagen we ook dat enkele patchkabels strak zaten en wit gekleurd waren. Signalen die kunnen aangeven dat er, beginnende, draadbreuken zijn wat kan leiden tot signaalreflecties, wat telegrammen verstoort.
Na het vervangen van deze kabels verbeterde de algehele netwerkstabiliteit merkbaar.

Eén hardnekkige fout blijft over

Ondanks de verbeteringen bleef één apparaat afwijkend gedrag vertonen. De module reageerde traag en viel af en toe volledig weg.
Om bekabelingsproblemen uit te sluiten, verplaatsten we het device naar een andere poort en de fout verhuisde mee.
De conclusie: een fout met de module zelf. Na vervanging draaide het netwerk volledig storingsvrij.

Wat deze case laat zien

Deze case laat zien hoe kleine details grote gevolgen kunnen hebben binnen industriële netwerken:

• Een verkeerd aangesloten connector kan het hele netwerk verzwakken.
• Uitgetrokken kabels kunnen netwerk problemen veroorzaken.
• Een defect component kan voor instabiliteit zorgen.

De sleutel tot een juiste diagnose ligt in het combineren van meten, observeren en logisch uitsluiten. Alleen zo vind je de echte oorzaak in plaats van symptomen te bestrijden.

‍
